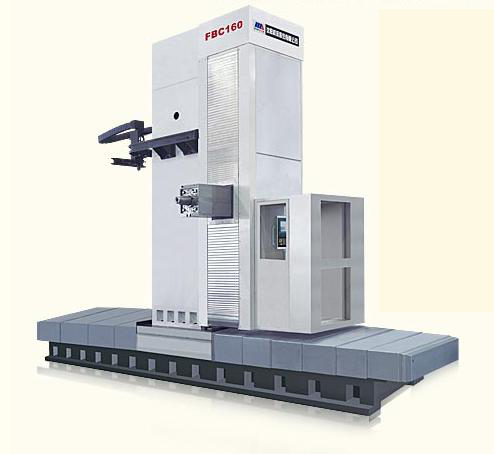

FBC160 數控落地式銑鏜床/落地式銑鏜加工中心


CNC FLOOR-TYPE BORING & MILLING MACHINE/FLOOR-TYPE BORING & MILLING MACHINING CENTER
產品簡介結構特點技術參數

FBC160 數控落地式銑鏜床/落地式銑鏜加工中心

機床為焊接床身、立柱為整體鑄鐵結構,X、Y向采用原裝進口線性導軌,剛性強,移動靈活輕便、無爬行。可獲得較高的移動速度,同時X、Y向均采用德國海登漢光柵尺,實現全閉環控制,提高了機床的定位精度。


  該機床為單立柱、側掛箱,滑座沿床身導軌橫向移動,立柱固定在滑座上,主軸箱沿立柱導軌垂直方向移動。
  機床為焊接床身、立柱為整體鑄鐵結構,該機床X、Y向采用原裝進口線性導軌,剛性強,移動靈活輕便、無爬行?色@得較高的移動速度,同時X、Y向均采用德國海登漢光柵尺,實現全閉環控制,提高了機床的定位精度。
  各坐標移動均采用西門子交流伺服電機驅動。其中X向運動采用雙電機雙驅動,并通過齒輪、齒條傳動實現的,Y向運動采用雙電機驅動,雙絲杠傳動實現,大大提高了運動時機床的穩定性,確保機床精度。Z、W坐標直接連接滾珠絲杠。
  主電機通過與德國ZF減速機構連接變速后實現主軸傳動。
  X向運動采用雙電機雙驅動,并通過齒輪、齒條傳動實現的,采用特殊結構可消除齒輪、齒條嚙合間隙。
  Z向?qū)к壊捎迷b進口線性導軌。
  W向?qū)к壊捎迷b進口線性導軌,自帶測量裝置,反饋信號,實現全閉環控制。
  機床主軸箱(拖板)上裝有截面為480×540mm數控方滑枕,在方滑枕內又裝有數控鏜軸,行程為1800mm(滑枕1000mm+鏜軸800mm),可解決較深孔面加工。
  操作站臺為隨主軸箱升降結構,便于操作和觀察零件加工情況,安全性高。
  主軸、絲杠支撐采用進口軸承。
  主要液壓件、電氣件、氣動件為進口原裝。
  床身上導軌裝有不銹鋼拉板式防護罩,立柱上導軌裝有鎧甲式手風琴式防護裝置,既保護導軌,又改善機床外觀。
  機床液壓系統安全性高,互鎖功能齊全。
  本機床選用德國西門子公司SINUMERIK 840D數控系統, 主軸驅動單元、進給驅動單元、交流主軸電機、交流進給伺服電機均為進口原裝、性能先進、穩定可靠。
